Description

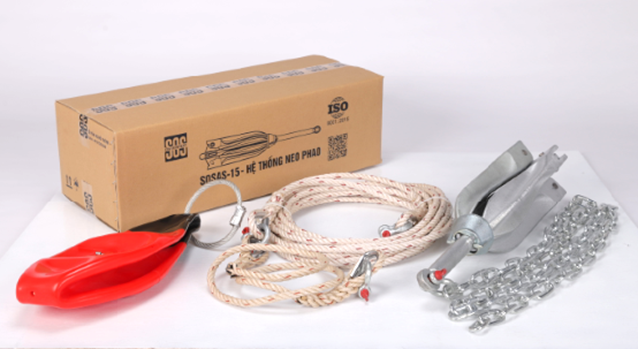

Hệ thống neo phao có công dụng cố định phao quây dầu tràn khi triển khai trên mặt nước, giúp phao không bị trôi dạt do dòng chảy hay lực thổi của gió, nhất là nơi có dòng chảy phức tạp. Thiết kế chú trọng tới tính an toàn và thẩm mỹ. Các lưỡi neo có thể gập lại và chốt an toàn, tránh nguy hiểm tiềm ẩn có thể xảy ra do mũi nhọn của các lưỡi neo khi đặt trên mặt boong của phương tiện nổi.
THÔNG SỐ KỸ THUẬT
| Model | SOSAS-5 | SOSAS-10 | SOSAS-15 |
| Khối lượng neo (kg) | 5 | 10 | 15 |
| Chiều dài neo khi gấp (mm) | 405 | 635 | 635 |
| Đường kính lưỡi khi mở (mm) | 540 | 655 | 780 |
| Vật liệu chính | Gang cầu | ||
| Dây neo | Chất liệu polypropylene. Kích thước: Φ 12 x 12 m | ||
| Bóng nổi neo | A-25 | A-25 | A-25 |
| Lực bám (kg) (Tuỳ thuộc hệ số bám) |
10-25 | 15-40 | 20-70 |
| Kích thước đóng gói (mm) | 480 x 250 x 230 | 680 x 250 x 190 | 680 x 260 x 200 |
| Khối lượng tổng (kg) | ~10.5 | ~ 17 | ~ 20 |
HƯỚNG DẪN LẮP ĐẶT NEO

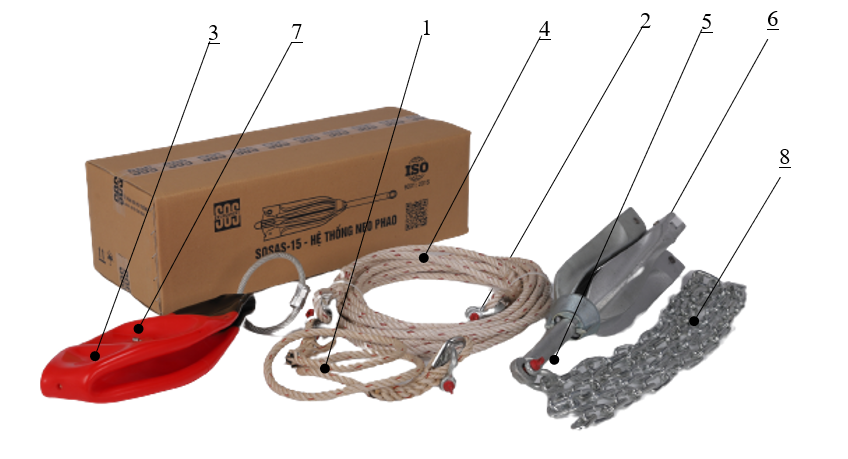

1. Bộ neo gồm có các bộ phận đóng gói trong hộp carton, chi tiết như sau:
| STT | Nội dung | Số lượng | Thông số |
| 1 | Dây bóng neo | 1 | Φ12 x 1,2m |
| 2 | Ma ní | 4 | 1 tấn |
| 3 | Bóng neo | 1 | A-25 |
| 4 | Dây neo | 1 | Φ12 x 12m |
| 5 | Neo | 1 | 5/10/15 (kg) |
| 6 | Kim bơm bóng neo | 1 | |
| 7 | Xích neo (riêng Model SOSAS-15) | 1 | Φ 8 x 2,4 m |
2. Các bước lắp đặt
Bước 1: Lắp cụm dây neo, bóng neo, dây bóng bằng ma ní 1. Xiết chặt khóa chốt ma ní 1.
Bước 2: Lắp cụm dây neo với neo bằng ma ní 2. Xiết chặt khóa chốt ma ní 2.
Bước 3: Dùng kim bơm căng bóng, áp lực bơm khoảng 2 bar.
Bước 4: Bung các lưỡi neo. Thả neo theo đúng vị trí yêu cầu.
3. Hướng dẫn mở – đóng neo
| Mở neo | Đóng neo |
| Bước 1: Xoay cốc neo theo chiều kim đồng hồ đến rãnh trượt | Bước 1: Xoay cốc neo cùng chiều kim đồng hồ đến rãnh trượt, đưa cốc neo lên cao. |
| Bước 2: Nhấc cốc neo lên để các mũi lưỡi neo thoát khỏi cốc neo và mở ra | Bước 2: Gập 04 cánh neo, hạ cốc neo để chụp lên các đầu lưỡi neo |
| Bước 3: Thả cốc neo xuống, xoay cốc neo ngược chiều kim đồng hồ đến cữ chặn để chốt các lưỡi neo mở | Bước 3: Xoay cốc neo ngược chiều kim đồng hồ đến cữ chặn để khóa cánh |
